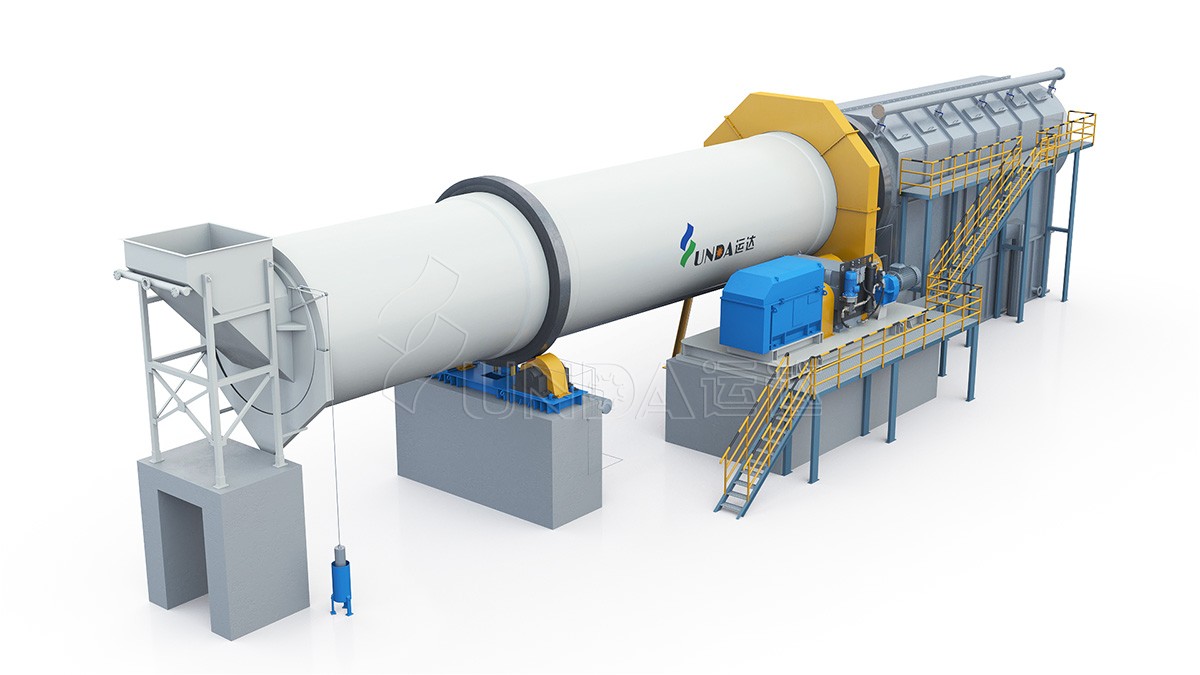

該機具有一個輥筒形的轉鼓、結構簡單，設計新穎，由上料斗，轉鼓、傳動裝置、托輪裝置、擋輪裝置、密封裝置、護罩和漿池組成。轉鼓外壁鑲有兩個大托輪和一個大齒輪，兩個大托輪分別有兩組小托輪支撐，并能在小托輪上迥轉。出漿側的大托輪兩邊各有一組擋輪裝置以防止轉鼓軸向位移，轉鼓外壁的大齒輪由傳動裝置的小齒輪帶動而使轉鼓轉動。轉鼓前部為碎漿區，后部為篩選區。碎漿區進料口與上料斗由密封裝置聯接，上料斗安裝有進水、進藥管口；篩選區有護罩、稀釋水和漿池。廢紙由上料斗進入轉鼓，經碎漿區紙漿在篩選區進入漿池，雜質由排渣口排出。

稀釋水來自安裝在轉鼓上部的噴水管，在轉鼓頂部從外向里穿過篩板噴入，這樣可將堵塞篩孔的纖維反沖回鼓內，既清洗了篩孔又沖洗了雜質上的粘連纖維。
