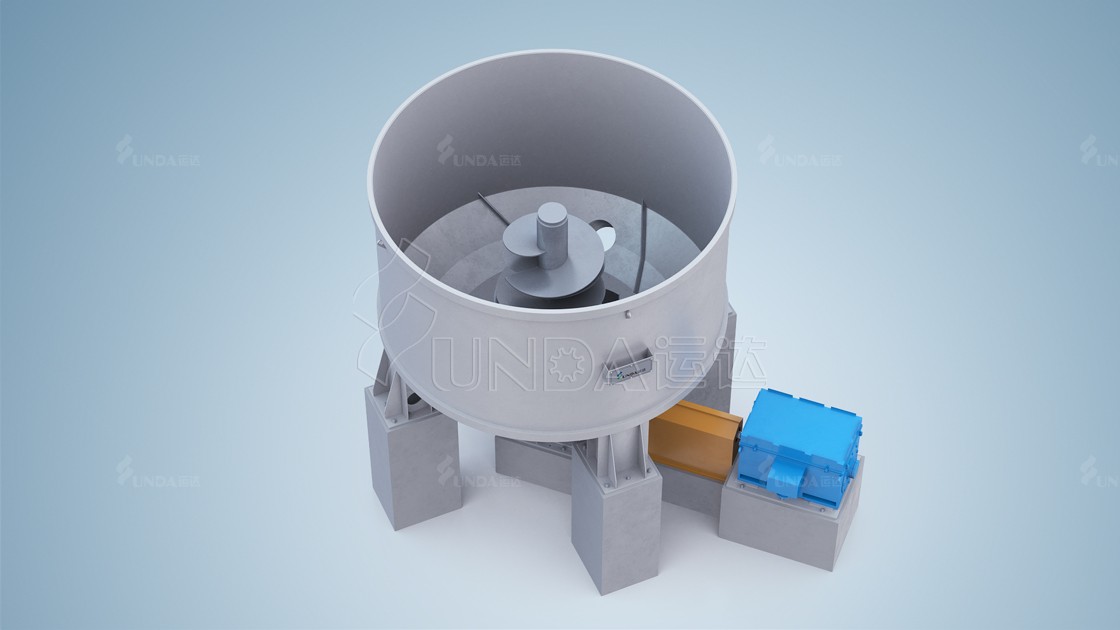

本設備為立式結構，主要由槽體、轉子、傳動部分、出漿盤、支架等部分組成。

轉子裝置由轉子和軸承支承裝置組成，轉子上帶有呈螺旋形的葉片，轉子旋轉時，漿料沿轉子面由上向下運動，最后從轉子下部甩向槽壁，再沿槽壁向上運動，重新被轉子帶到底部，形成強烈的水力沖擊和剪切作用，漿料產生相互摩擦、揉搓，最后離解成單根纖維，同時在纖維間相互摩擦作用和脫墨劑的化學作用下，油墨從纖維表面剝落。軸承支承裝置采用低摩擦結構，除填料涵以外全部是非接觸密封，減少不必要的能量損耗。

槽體由鋼板焊接而成，上部帶有角鋼法蘭，以備在高濃操作，低濃排放時擴大容積之用。下部配備有與出漿盤相連接的槽底法蘭。槽體內底部有三塊折流板，以促使?jié){料回流形成循環，并設有孔板在高濃碎解時作為稀釋水通道使用。槽體底部設有排漿口，在碎解完成后，排放漿料。

槽體下部裝有傳動部分，由主軸、軸承、軸承座及皮帶輪等組成。

轉子下面根據工藝需要可安裝大孔徑篩板。更換轉子及篩板還可作為低濃碎漿機使用。

支架由四根管柱和加強筋組成，支承槽體，加強筋上部與槽體焊接，下部與底板焊接，從而使支撐更牢固。作為脫墨用的碎漿機，采用間歇操作，根據工藝流程，可高濃出漿，也可低濃出料。
