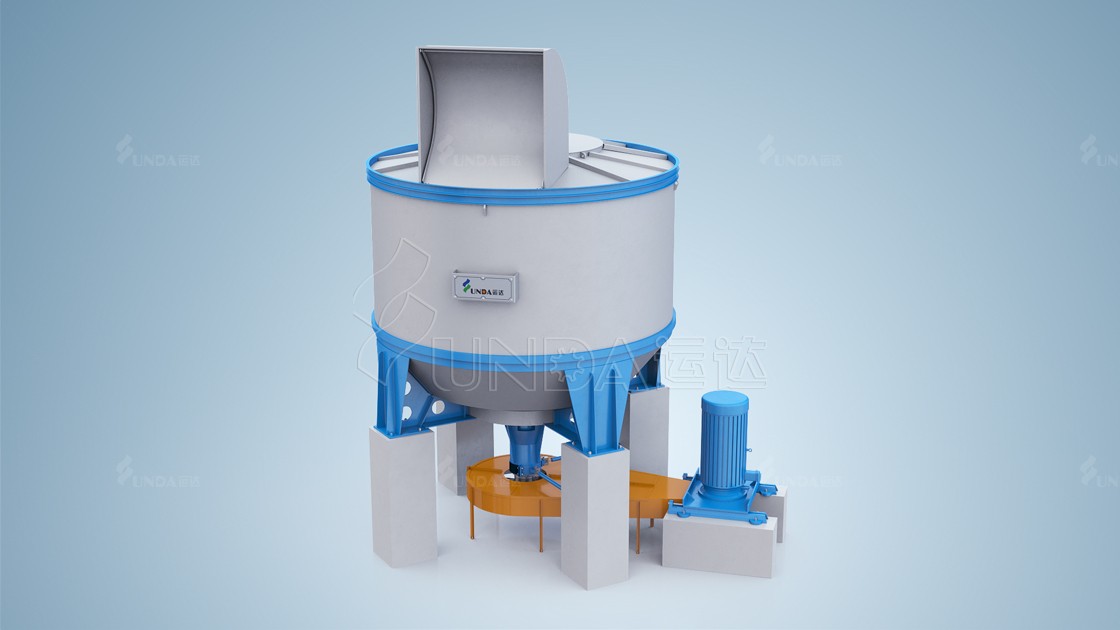

ZDSZ型水力碎漿機主要由槽體、轉子、傳動部分、漿位箱（連續式）等部分組成。

1. 碎漿機槽體注水1/2時，啟動電機，漿板、損紙或廢紙均勻地投入槽體內，被疏解分離后的漿料通過篩孔流出，異物、重渣則收集在沉渣罐中定期排出。由于該系列水力碎漿機轉子的特殊結構，當轉子回轉時，漿料從中心向四周拋出，在它的中心處產生漩渦，使?jié){板、損紙?jiān)跐駪B(tài)下得到碎解。未被碎解的紙片、纖維束則在轉子與篩板間隙中得到進一步疏解。由于碎解葉片尾部的特殊形狀，使其具有保持篩孔不被堵塞的功能。
2. 槽體由鋼板焊接而成，上部有錐形口，以防濺漿；下部有鋼法蘭與傳動部分連接。槽體內底部有導流板，以使?jié){料回流形成循環。槽體底部設有排渣口，并配有沉渣罐，以方便雜質排放。
3. 槽體下部裝有傳動部分，由主軸、軸承、軸承座及皮帶輪等組成。
4. 轉子下面為篩板，有多種規格的篩孔供用戶選擇。轉子與篩板的距離一般為3㎜，可以調節。
5. 漿位箱（連續式）為鋼制筒體，與碎漿機的出漿管相通，內設可調節的溢流閘板，用來調節碎漿機的漿位，控制碎漿質量。
